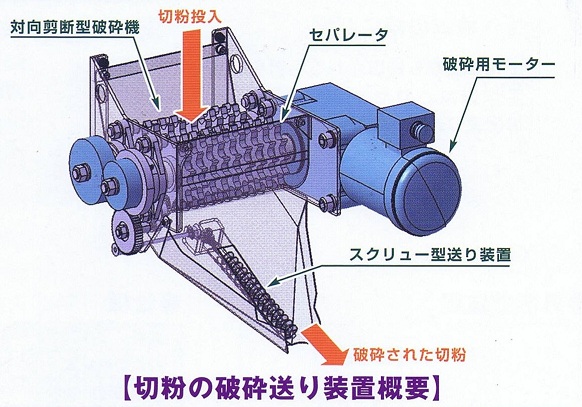

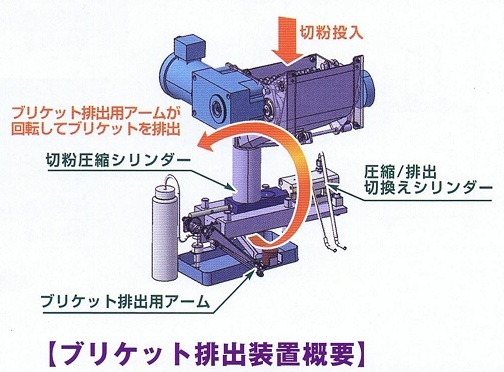

自動車部品・産業用機器の開発・CADデータ作成・CAE受託解析のクリエイトエンジニアリング、愛知県岡崎市 ******************************　展示会出展情報　******************************** ******************************************************************************* 　概要 　自動切粉破砕・圧縮機　NEOPACK　は中小企業地域資源活用促進法認定事業計画対象商品です。 　!!! [産業競争力強化法の生産性向上設備等のうち先端設備に係る仕様等証明書」の発行を致します。 !!! 　代表的な導入例 〇工作機械の横に配置 　従来の切粉圧縮機では実現できなかった工作機械から排出される切粉を機械の横で直接受けて処理する配置例です。小型、軽量、低価格により実現しました。 　工作機械とのセット移動で、工場レイアウトの変更にも容易に対応できます。 〇延長ホッパー（オプション）をつけて回収 　集積バケットに溜めた切粉をオプションの延長ホッパーを装着したＮＥＯＰＡＣＫで受けてまとめて処理する配置例です。 　　オプションの４０リットル延長ホッパー以外でも、サイズ、形状はご要望に応じます。 　寸法・仕様 　技術特長  特　許　取　得　済　み 〇技術特長1 　切粉を投入するホッパーの直下に専用に開発したコンパクトな「対向剪断型破砕機」を装備しました。 　外周上に多数の突起を設けた円盤状の破砕刃の対向する歯底円の角部間で切粉を剪断することで、カール状の切粉も小さな力で確実に破砕します。 　破砕機を囲むように構成したセパレータが破砕された切粉はその下のスライダーに送り、破砕刃をすり抜けたカール状の切粉は再度破砕機に送り込みます。これにより切粉は所望の長さに確実に破砕されます。 　スライダーに送られた切粉はスライダーの傾斜により圧縮成形室に送り込まれます。途中で停滞した場合でもスクリュー型送り装置により確実に圧縮成形室に送られます。 〇技術特長2 　圧縮成形室の突端にあるエンドブロックを油圧でスライドさせて切粉の圧縮成形／排出を切り換えています。 　この圧縮／排出切換え油圧シリンダーの往復作動ストロークを利用してブリケット排出アームを回転駆動して、切粉圧縮シリンダーの下に排出されたブリケット（圧縮固形化された切粉）を装置の高い位置まで運び上げて排出します。 　これにより深さのあるブリケット集積箱を使用することができ、回収インターバルを拡げて工場の稼動効率を上げることができます。 　また、左図のようなブリケットを左側方向に排出する仕様と、工場レイアウトに合わせてブリケットを左図の右側方向に排出するオプション仕様を取り揃えております。（下図参照）　 〇技術特長3 　切粉を圧縮成形する際に滲出する切削油は一旦切削油用油受けパンに溜り、圧縮／排出切換え油圧シリンダーの往復作動ストロークで作動する吸い上げポンプによって、専用の筒型回収ポットに移送されます。 　ポットに溜まった切削油は装置手前の前扉（メンテナンスリッド）を開けてポットを取り出すことで簡単に回収できます。１日１回始業前に回収する程度で済む十分な容量を確保しています。 ***************************　出展済み展示会　***************************** 　・第五回次世代ものづくり基盤技術産業展　TECH Biz EXPO に出展しました。 　　 　←　展示会の様子はこれをクリック！　　 ----------------------------------------------------------------------------- 　・メッセナゴヤ２０１４に出展しました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　←　展示会の様子はこれをクリック！ ----------------------------------------------------------------------------- ・第４回ものづくり岡崎フェアに出展しました。　　　　　　　　　　　　　　　　　　　　　　　　　　 　　←　展示会の様子はこれをクリック！　 --------------------------------------------------------------------------- 　・第１６回関西機械要素技術展に出展しました。 　　←展示会の様子はこれをクリック！ --------------------------------------------------------------------------- 　・かすがいビジネスフォーラム（１１／２２〜２３）に出展しました。 　　←展示様子はこれをクリック！ ＞BACK 株式会社クリエイトエンジニアリングの登録商標です。 Copyright (C) 2012 Create Engineering.Al l Rights Reserved.
